RTO蓄熱式焚燒設備
RTO蓄熱式焚燒設備
RTO蓄熱式焚燒設備是一種高效有機廢氣治理設備,具有熱效率高(≥95%)、運行成本低、能處理大風量低濃度廢氣等特點,濃度稍高時,還可進行二次余熱回收,大大降低生產運營成本。熱氧化法可分為三種: 熱力燃燒式、間壁式和蓄熱式。它們的主要區別在于熱量回收方式的不同。三種方法都可以和催化法結合起來以降低反應溫度。
RTO蓄熱式焚燒設備概述
RTO蓄熱式焚燒設備(Regenerative Thermal Oxidizer,簡稱RTO)是一種用于處理中低濃度揮發性有機廢氣的節能型環保設備。
RTO蓄熱式焚燒設備技術原理
RTO蓄熱式焚燒技術原理是把有機廢氣加熱到760℃以上,使廢氣中的VOC在氧化分解成二氧化碳和水。氧化產生的高溫氣體流經特制的陶瓷蓄熱體,使陶瓷體升溫而“蓄熱”,此“蓄熱”用于預熱后續進入的有機廢氣。從而節省廢氣升溫的燃料消耗。陶瓷蓄熱體應分成兩個(含兩個)以上的區或室,每個蓄熱室依次經歷蓄熱-放熱-清掃等程序,周而復始,連續工作。蓄熱室“放熱”后應立即引入適量潔凈空氣對該蓄熱室進行清掃(以保證VOC去除率在95%以上),只有待清掃完成后才能進入“蓄熱”程序。
工藝流程

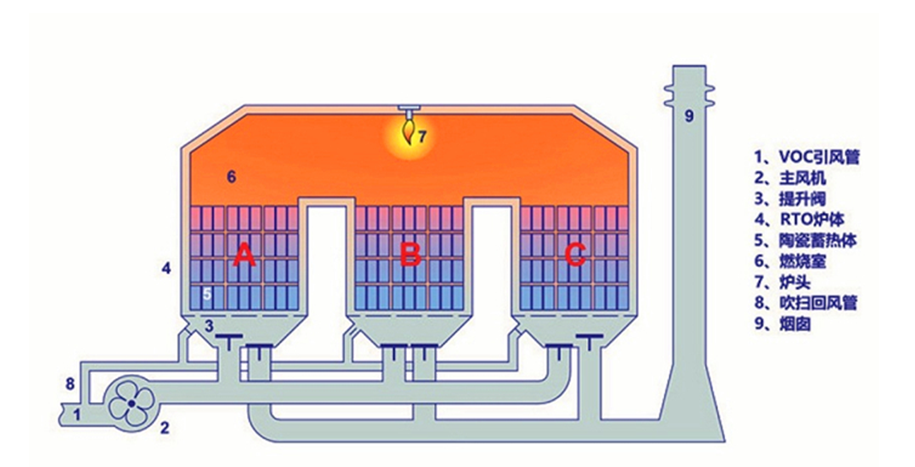

工作流程以三床式RTO為例:
階段一:廢氣通過蓄熱床A被預熱,然后進入燃燒室燃燒,蓄熱床C中殘留未處理廢氣被凈化后的氣體反吹回燃燒室進行焚燒處理(吹掃功 能),分解后的廢氣經過蓄熱床E排出,同時蓄熱床B被加熱。
階段二:廢氣通過蓄熱床B被預熱,然后進入燃燒室燃燒,蓄熱床A中殘留未處理廢氣被凈化后的氣體反吹回燃燒室進行焚燒處理,分解后廢氣 經過蓄熱床C排出,同時蓄熱床C被加熱。
階段三:廢氣通過蓄熱床C被預熱,然后進人燃燒室燃燒,蓄熱床B中殘留未處理廢氣被凈化后的氣體反吹回燃燒室進行焚燒處理分解后廢氣經過蓄熱床A排出,同時蓄熱床A被加熱。
如此周期性運行,廢氣在燃燒室內氧化分解,燃燒室內溫度維持在設定溫度(一般為800~850℃)。當RTO進氣口的廢氣濃度達到一定值時,VOCs氧化釋放的熱量能夠維持RTO蓄熱和放熱的能量儲備,則此時RTO不需要使用燃料就能夠維持燃燒室內的溫度。
RTO蓄熱式焚燒設備結構組成
RTO爐體
爐體由二個或多個蓄熱室加一個燃燒室組成。蓄熱室分別執行預熱、吹掃、蓄熱等功能,輪流進行。殼體由6mm碳鋼板制造(表面噴砂),外表面設加強筋,殼體良好密封,外表面涂裝耐熱漆。
RTO爐體保溫
爐體燃燒室及蓄熱室內保溫采用耐火硅酸鋁纖維,耐熱1200℃,絨重192kg/m3,厚250mm。內保溫共二層,其中含一層陶瓷纖維氈及一層陶瓷纖維模塊。陶瓷纖維模塊內設置耐熱鋼骨架,用錨固件固定在爐體殼體上,外表面涂敷耐高溫抹面。爐體外表溫度環境溫度+25度且不大于60℃。
RTO陶瓷蓄熱體
陶瓷蓄熱體采用藍太克MLM新型技術。MLM填料由多層齒狀陶瓷片組合而成,它獨特的結構設計既具有傳統蜂窩陶瓷比表面積大,高熱容、快傳熱、壓降低,抗污堵的特點,又具有傳統的矩鞍環等散裝陶瓷填料蓄熱性能好、易成型等優點。
RTO燃燒系統
采用麥克森/北美工業燃燒器。系統包括燃燒控制器、火焰檢測器、高壓點火器及相應的閥門組合。爐膛內高溫傳感器能反饋爐膛溫度信息,用來控制燃燒器的供熱能力,從而穩定爐膛溫度在800℃左右。
RTO風向切換閥
RTO風向切換閥門全部采用直推式蓋板閥門,閥門精度高,泄漏量?。?le;1%),壽命長(可達100 萬次),啟閉迅速(1s),運行可靠。執行機構采用氣動執行器,包括電磁閥和氣缸,氣動執行機構壓縮空氣壓力為0.4~0.6MPa。
RTO控制系統
本系統采用西門子的PLC可編程控制。系統主要由調節對象(爐溫)、檢測元件(測溫儀表)、調節器和執行器組成??刂乒癜惭b人機界面(HMI)設備,作現場操作提示、故障報警、運行參數顯示、控制參數設定及設備控制。
RTO蓄熱式焚燒設備優勢
(1)高濃度廢氣處理實現自供熱燃燒,運行費用低,性價比合理。
?。?)凈化效率高,三室型RTO可達99.5%。
?。?)采用陶瓷蓄熱體作為熱能回收,預熱、蓄熱交替運行,熱效率≥95%。
(4)爐體鋼結構牢靠,保溫層厚實,運行安全可靠,穩定性高。
(5)PLC可編程自動化控制,自動化程度高。
?。?)適用性廣,可凈化任何有機廢氣。
?。?)余熱利用,經濟效益高;多余的熱能回用至烘房、烤箱等,烘房的加熱不用額外消耗燃料或電能。
RTO蓄熱式焚燒設備適用范圍
石油、化工、塑料、橡膠、制藥、印刷、家具、紡織印染、涂布、涂料、半導體制造、合成材料等行業產生中、高濃度大風量有機廢氣處理,可處理有機物質種類包括苯類、酚類、醛類、酮類、醚類、酯類、醇類、烴類等。
